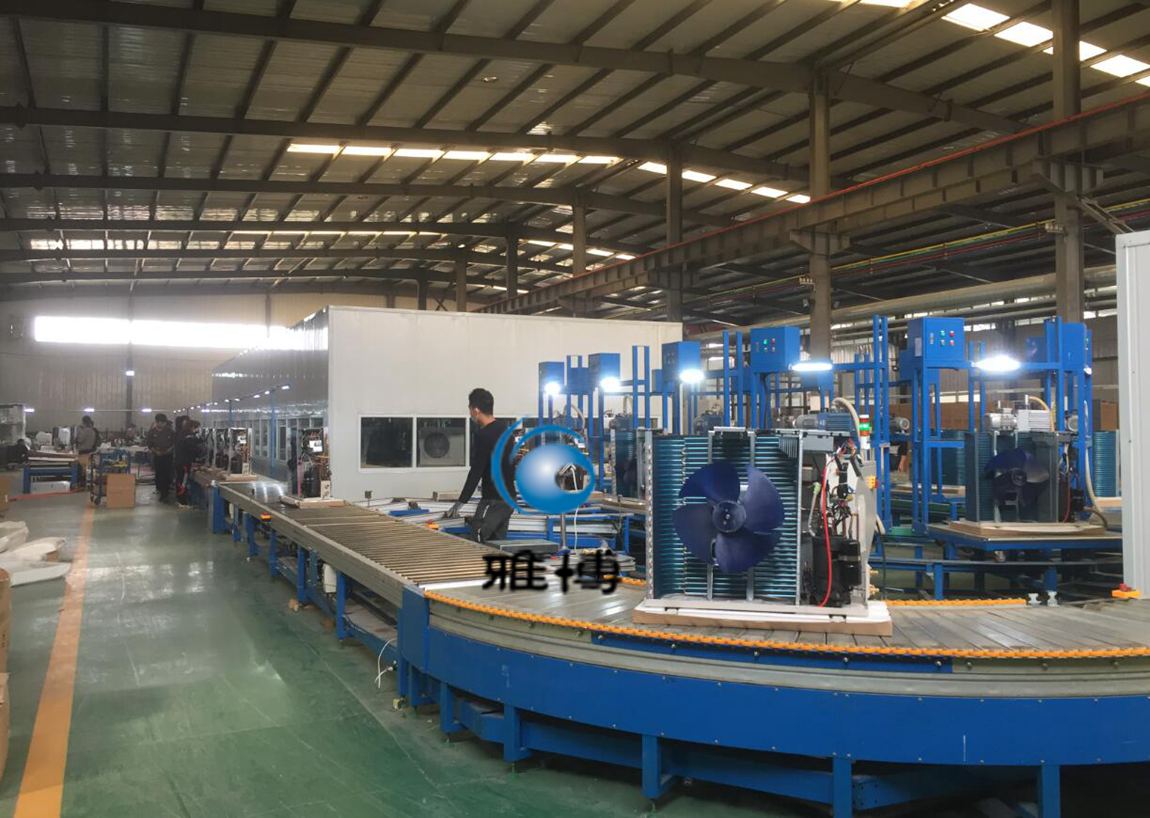

山东空调室外机装配线


山东 空调装配线,山东 空调生产线,山东 空调流水线

镀锌板链线:

线体优质铝合金型材侧帮,面板采用2mm厚锌钢板折弯,,台面板采用防松螺母紧固;支腿为40*60方管烤漆,支撑腿间距为1500mm,底部配备调整脚。与滚筒线相接板链线机头设置积放辊筒用于过渡。

线体承载能力:≤150kg/m

工位间距:1.5m

线体运行方式;强制节拍运行,速度8米/分。节拍时间可调

线体顶棚升设置:照明、工艺图板,每1.5米设置一套

线体支腿上配备走线槽,压缩空气管路,每工位设置一个工位插座220VAC(鸿雁3+2),压缩空气快速接头.

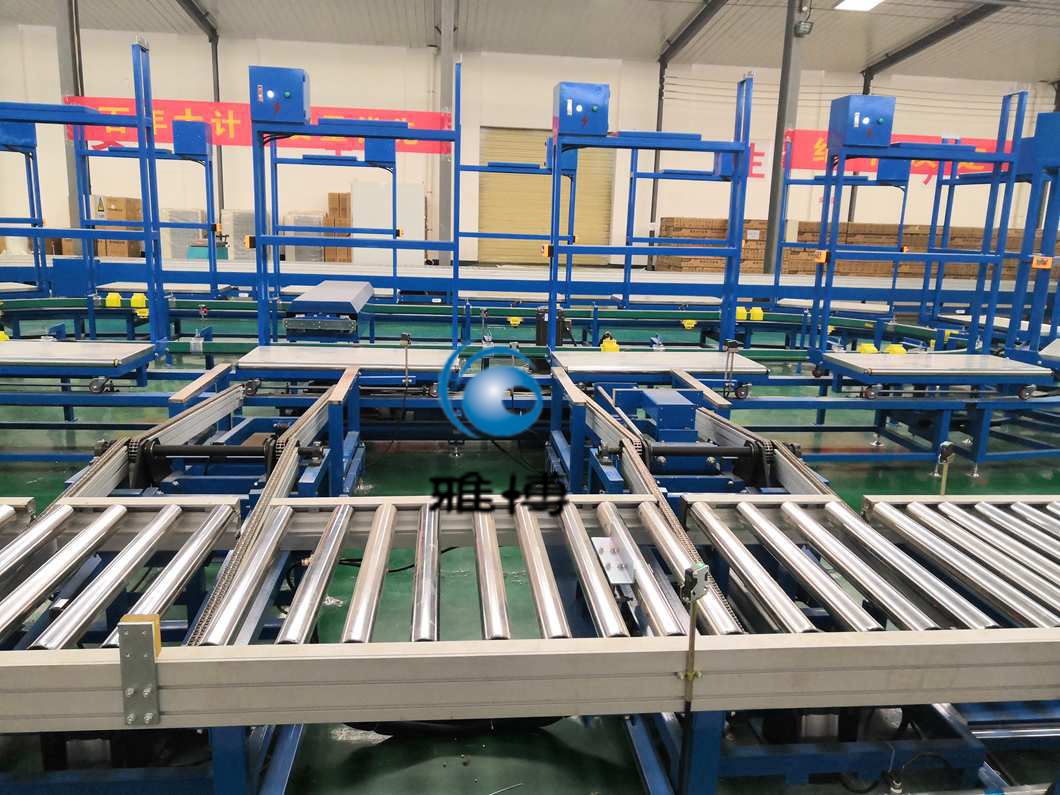

滚筒线(积放滚筒线):

线体采用新型优质铝合金型材侧帮,辊筒采用φ63冷拔无缝不锈钢管制作而成,壁厚不小于2mm,辊筒顶端高出型材侧帮5mm,链轮钢制,运行平稳,辊子间距调整方便,且噪音小;支腿为40*60方管,支腿烤漆,支撑腿间距为1500mm,底部配备调整脚。

线体承载能力:≤150kg/m

工位间距:1.5m

线体运行方式;连续运行,运行速度8米/分变频可调.

滚筒中心距为120mm

线体支腿上配备走线槽及气路

无动力辊道:

线体采用优质铝合金型材侧帮,辊筒采用φ63冷拔无缝钢管制作而成,壁厚不小于2mm,辊筒顶端高于型材侧帮5mm,辊筒表面镀铬,运行平稳,辊子间距调整方便,且噪音小;支腿为40*60方管,支腿表面烤漆,支撑腿间距为1500mm,支腿上配备走线槽及气管,底部配备调整脚。

线体承载能力:≤150kg/m

滚筒中心距为120mm

顶升移行机机:用于工件由主线体向返修线过渡处,采用坦克链条输送,输送速度10m/min,气缸顶升,电机输送,升降高度为30mm,运行平稳、安全可靠。电机为台湾产品.

压缩空气管路系统

气路、管路设置合理并满足生产要求

气缸及其它元器件可靠,管路及接头无漏气现象

压缩空气供给:两处压缩空气入口处加装气源三联件,各专机支路入口处配气源阀门,线体下每隔1.5米提供压缩空气出口(管径1寸,堵头4分),压缩空气管道安装完毕后,进行试压和除锈处理,并涂上规定颜色的油漆。

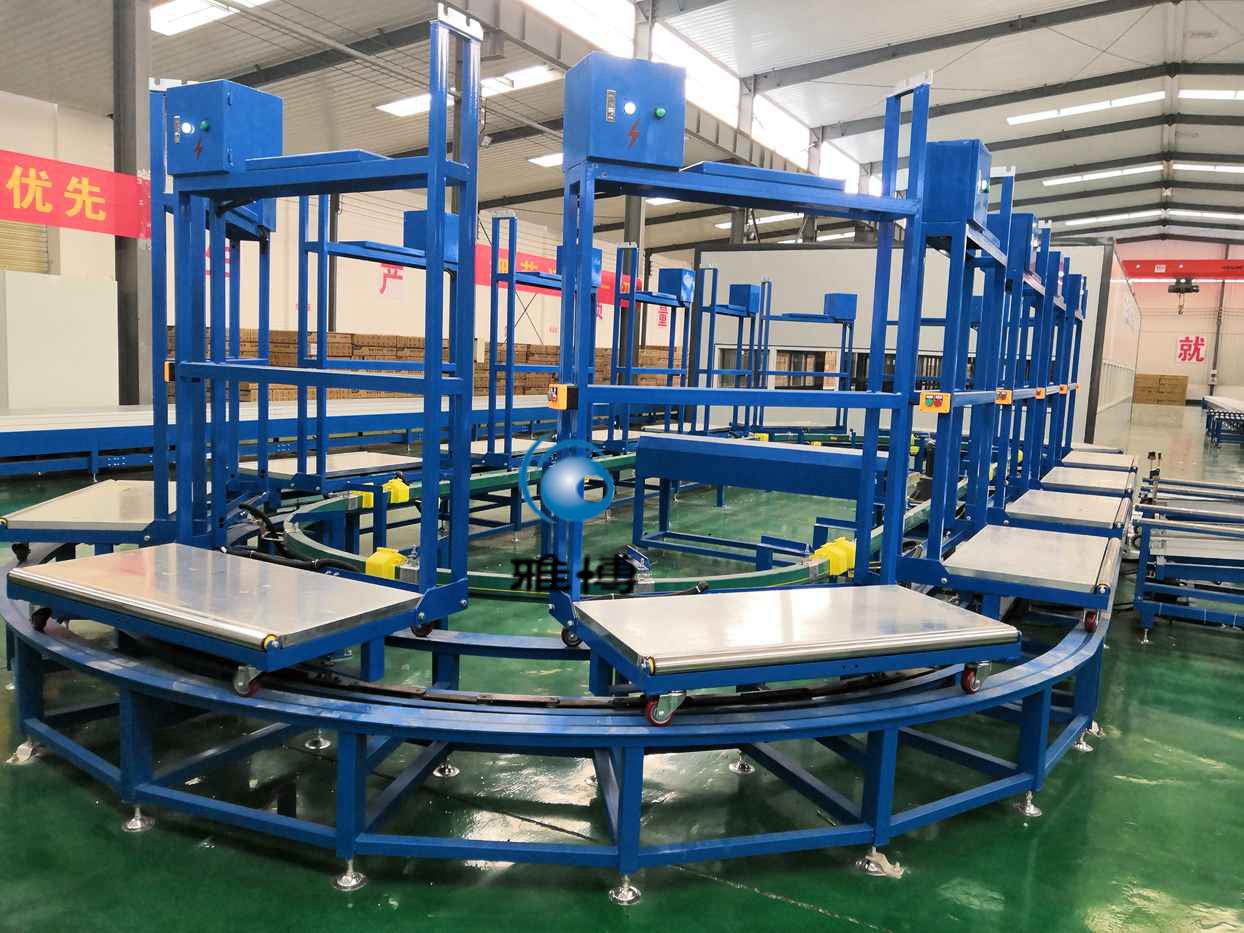

抽真空环行线

抽真空环形线采用台车线,共设台车12套,每台台车设有一套集电器、一套真空泵电源箱和真空泵支架。采电装置为滑触线和集电器。

抽真空环形线中心周长为15.9米.(真空泵由甲方自行购买)

商检环行线

商检环形线采用台车线,共设台车22套,每台台车设有一套集电器、一套测试箱和模拟机支架。采电装置为滑触线和集电器。

抽真空环形线中心周长为35.2米.( 模拟机由甲方自行购买)

商检线支架具体尺寸由对方提供。

商检房

甲方自行购买、安装

检漏房

甲方自行购买、安装
