山东倍速链流水线




山东倍速链流水线,山东倍速链生产线,山东倍速链装配线:


B、装配、过渡、检测倍速链输送线:

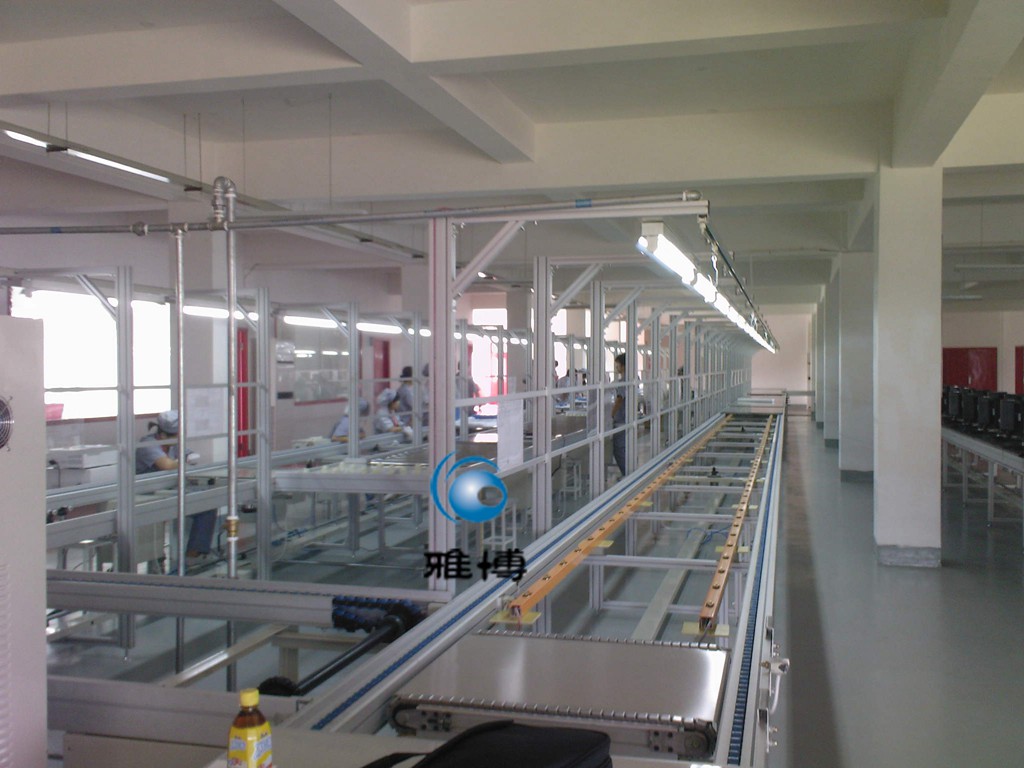

生产线采用三倍速链作单侧自动输送形式传送,侧邦采用广东产DQ912铝合金型材,线体直角过渡采用顶升平移机9套,采用坦克链过渡的形式;


全线总长约L=73米(包括动力及涨紧机构),工位长度为1.5米,线体有效宽度为0.95米,工作面高度为0.75米,线体骨架主要采用40*40铝合金型材和40*80铝合金型材,共设动力机构4套;


线体采用工装板托动工件运行,工装板采用23mm厚的PVC板,尺寸为长*宽:1100mm*950mm的工装板,在工装板上方设有电源插座二组,工装板底部安装二条导电铜排,两条采电,工装板表面安装电源插座。表面要求贴防静电橡皮((防静电技术指标Ω(表/底层)108-9/103-5),共60张;


线体每操作工位配有设有上海产40W日光灯,要求设有独立的控制开关,其支承骨架采用1mm的钢板制作加工成形;


线体顶罩上方设有6分的气路管道一组,要求每工位快换接头一组;

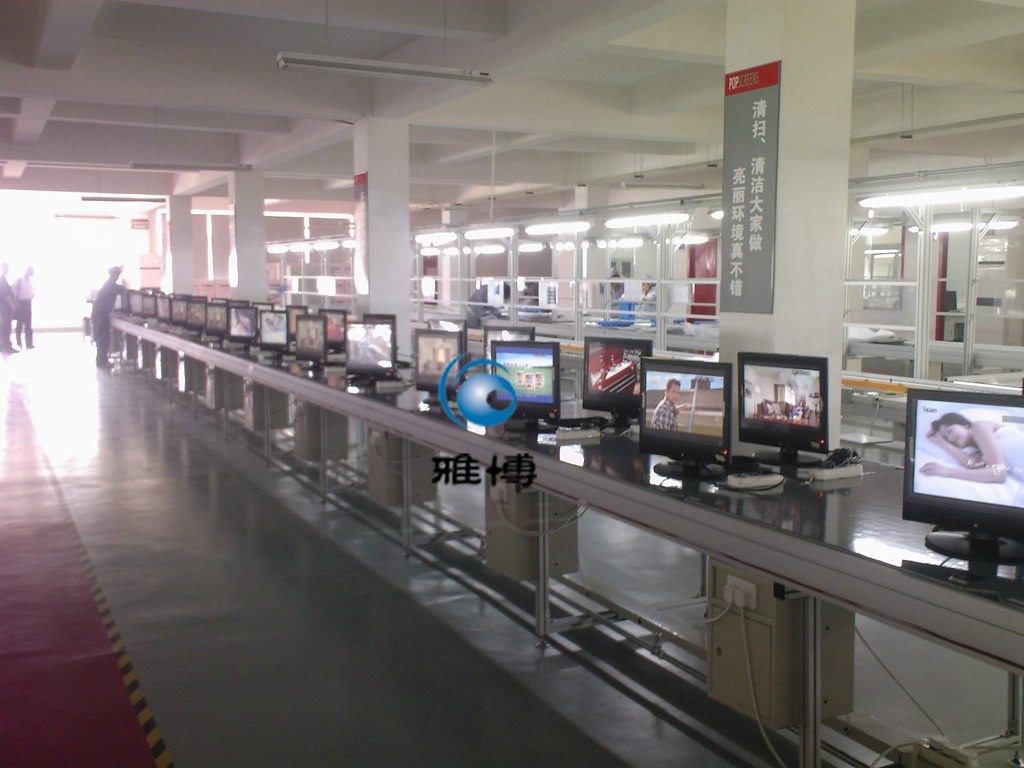

线体装配工位及检测工位要求每工位设有QX-2阻档器一组,同时要求在老化工段设有QX-3的重型阻档器二组;


线体每工位顶罩上方设有24V电动工具直流电源插座一组,同时要求线体顶罩上方配有电动工具φ5mm挂钩一组,要求设有铝合金滑导及滑动小车一组,可以满足装配工人可以跨工位操作;


线体每工位下方要求设有400(高)*280(宽)*280(深)的工具箱一组共58组;


线体每工位正前方设有宁波产二位多功能220V电源插座一组,要求安装在工具箱上方;


线体每工位正前方设有300*600有机玻璃工艺看板一组,骨架主要采用广东产铝合金材料;
