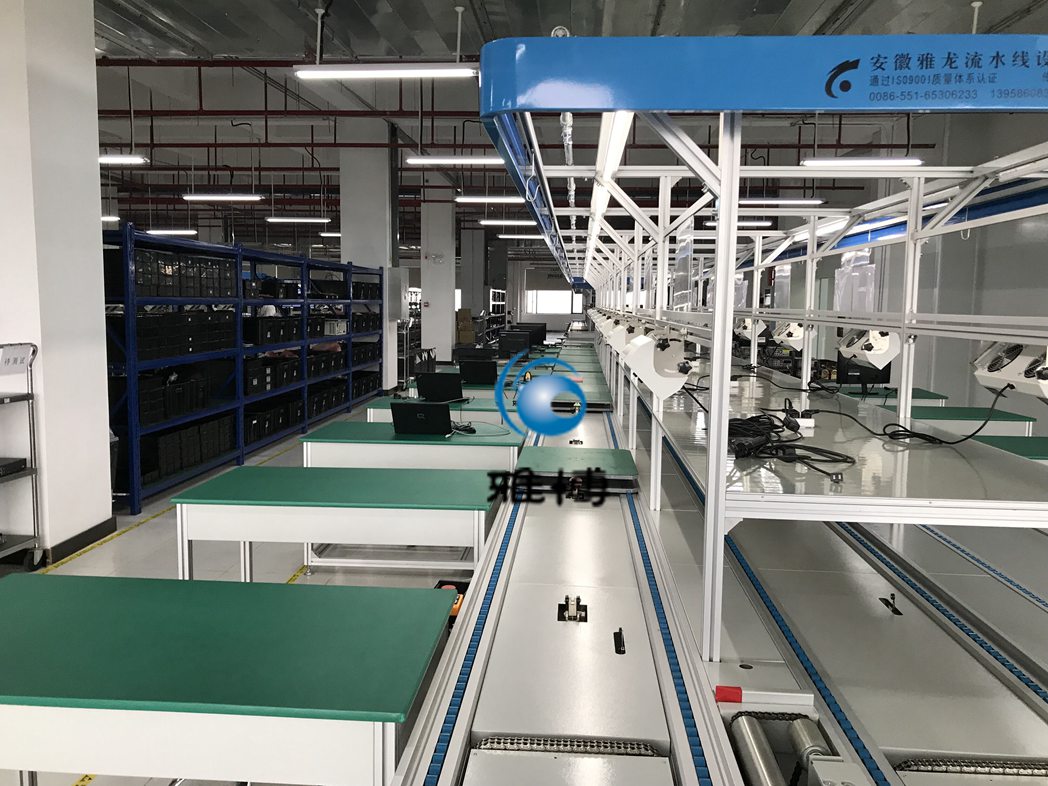

18米测试三流道差数链流水线  1条

1、总体设计:

1、总长:1500mm/工位*10工位+1500mm(驱动部分)+1500mm(涨紧部分)=18000mm;

2、线体总宽:1864mm;

3、总高:2000 mm±20mm,工装板上平面立地面750 mm±20mm;

4、采用开式顶罩:顶罩离地高度为2000 mm,宽度为1600 mm;

传递速度:驱动电机采用1.5KW的台湾晟邦减速电机速度为恒速运转(约在8m/min);

线体每工位总体设有LED灯、工艺看板、离子风机支架、搁板台、防静电工作台、网络插座、两位TCL插座和漏电带多功能电源插座、抽屉带锁及防静电手环接地插座等,线体需接地处理。


2、线体工位配置:

   2.1、全线设有10对工位,共20工位,线体每工位长度为1500mm;

   2.2、线体导轨采用广东产带盖912铝合金型材,共108米;

   2.3、线体输送采用中外合资产倍速尼龙滚子链条,共216米;

2.4、线体工装板采用700*550*18mm的双层PVC板制作,表面贴2mm绿色防静电橡皮,要求其工装板可以承受30KG的重量及承受20KG的敲击力,共29套;

2.5、线体每工位上方设有广东产LED灯一组,并配有单独控制专用开关,共30组,并要求设有欠电压和过电流电路保护装置;

2.6、线体每工位上方设有可供挂电动工具挂钩及滑导一组,共30米,此设计是便于操作工人跨工位进行操作

2.7、全线设有气路系统一套,要求每工位均有6分的接气口一组,并配有快换接头,共64米,总进气口设有一套油水分离器(需方自备),以便于保护气动工具及气动元气件的生产使用寿命;

2.8、线体每工位上方设有工艺卡板一组,要求其支架采用铝合金型材作固定支承框架,图版为透明的有机玻璃工艺看板,共20组;

2.9、线体每工位上方设有隔板台一组,隔板台采用贴塑板制作,共15米;

2.10、隔板台设有漏电带多功能插座,共10组;

2.11、 线体每工位设有温岭产QX-2阻挡器一组,可以在生产过程中承受60KG的撞冲力,共22组;

2.12、线体每工位设有温岭产Q18R3GL4脚踏阀,共20组;

2.13、线体每工位设有钢质零件盒一组,钢质零件盒采用钢板折弯而成,每组设有网络插座及二位TCL插座一组,共20组;

2.14、离子风机支架采用钢板折弯固定,共20套(离子风机由需方自行提供);
